在论文中绘制流程图
这里我们推荐使用 fletcher，可以说是 CeTZ 的一个简略版本，在论文中，使用方法如下：
#import "@preview/fletcher:0.5.8" as fletcher: diagram, edge, node// Other Code
#figure( diagram( edge-stroke: 1pt, node-stroke: 1pt, label-size: .8em, { node((2, 0.3), name: <input>) node((2, 1), name: <bcp>)[单元传播] node((0, 2.3), name: <decide>)[决策] node((2, 2.3), name: <conf>)[冲突分析] node((4, 2.3), name: <bl>)[回跳] node((0, 3.5), stroke: none, name: <sat>)[SAT] node((2, 3.5), stroke: none, name: <unsat>)[UNSAT]

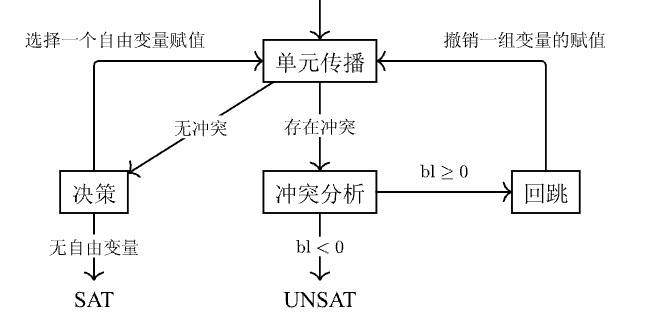

edge(<input>, <bcp>, "->") edge(<bcp>, <conf>, "->", label-side: center)[存在冲突] edge(<bcp>, <decide>, "->", label-side: center)[无冲突] edge(<decide>, (0, 1), <bcp>, "->", label-side: left, label-pos: 55%)[选择一个自由变量赋值] edge(<decide>, <sat>, "->", label-side: center)[无自由变量] edge(<conf>, <unsat>, "->", label-side: center)[$"bl" lt 0$] edge(<conf>, <bl>, "->")[$"bl" gt.eq 0$] edge(<bl>, (4, 1), <bcp>, "->", label-side: right, label-pos: 55%)[撤销一组变量的赋值] }, ), caption: [CDCL 算法框架],)<cdcl-diagram>其效果如下图所示：
我们如果要引用这个流程图，与正常的引用图片一样：@fig:cdcl-diagram
更多的内容参考 文档
